一、被仿冒產品基本情況
樣品名稱：穩壓器
生產廠家：AMS
規格型號：AMS1117-3.3
封裝形式：SOT-223
批次號：H821MP
二、 信息來源
使用方送檢
三、失效現象
在接近額定負載條件下長時間工作，存在較高失效率，失效率可達10%；在20%負載條件下，失效率為2%。
四、 危害等級及辨別難度
1、危險等級：器件初始狀態功能基本正常，使用中會出現短路、燒毀等嚴重影響功能和安全的失效，隱蔽性強，早期發現困難，具有非常高危險等級。
2、識別難度：主要假冒方式為仿制，外觀基本正常，硅片面積、結構均與正常器件存在巨大差別，識別難度非常高。
五、 辨別方法
1、表面標識基本正常

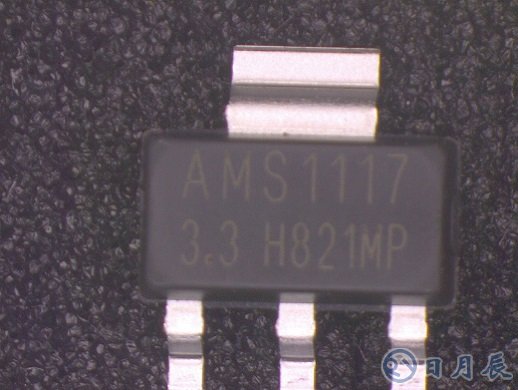

圖1 外部照片

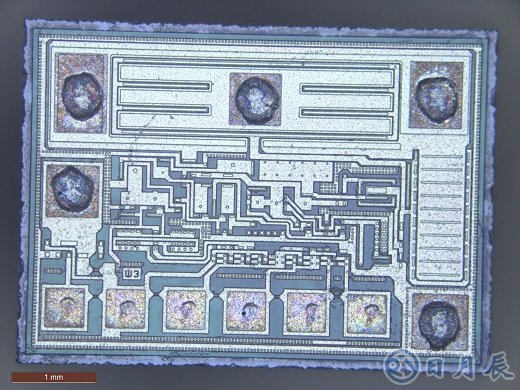

2、硅片與原裝器件有明顯差異，硅片面積小，無廠家標識，版圖結構過于簡單。
3、封裝SiO2填料形狀不規則，有大量尖角
圖2 內部結構照片
|
